  • 제로에너지조성계획

◎ 개요

사전적으로 건물의 사용 에너지와 생산 에너지의 합이 최종적으로 0(Net Zero)이 되는 건축물을 의미하지만,
현재의 기술 수준 · 경제성 등을 고려하여 정책적으로는 에너지 소비를 최소화하는 건축물을 의미


◎ 제로에너지건축물 정의

건축물에 필요한 에너지부하를 최소화하고 신에너지 및 재생에너지를 활용하여 에너지 소요량을 최소화 하며 건물에너지관리시스템(BEMS)을 설치하여 에너지사용량을 실시간 모니터링 하고 최적화한 녹색건축물

◎ 조성방안

제로에너지 빌딩을 실현시키는 기술은 패시브(Passive)기술과 액티브(Active) 기술로 정의
패시브 기술은 에너지 요구량을 최소화하는 기술이며, 액티브 기술은 고성능설비자재 및 에너지를 자체 생산하여 공급하는 기술
추가적으로 건물 에너지 관리 시스템(BEMS)을 적용하여 에너지 사용량을 실시간으로 모니터링하고 최적화 할 수 있음

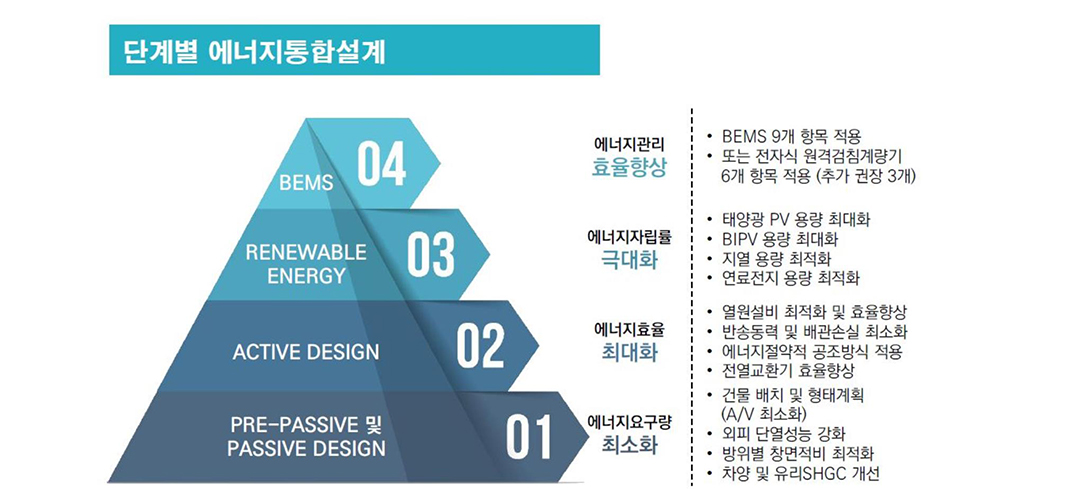

단계별 에너지통합설계
◎ 제로에너지건축물(공동주택) 조성을 위한 연구용역 실시

▣ 건축물에너지효율등급 및 제로에너지건축물인증 검토 설정 기준

1.지역별 외피 단열 성능
구분 열관류율(W/㎡·K) 비고
법적기준
중부1
(춘천)		 외벽 0.15 경질우레탄 2종 2호 150mm
외부장 0.90 외:22mm 로이복층유리(단열간봉,아르곤)
지붕 0.15 경질우레탄 2종 2호 150mm
바닥 0.15 경질우레탄 2종 2호 100/150mm
중부2
(서울)		 외벽 0.17 경질우레탄 2종 2호 130mm
외부장 0.90 외:22mm 로이복층유리(단열간봉,아르곤)
지붕 0.15 경질우레탄 2종 2호 150mm
바닥 0.17 경질우레탄 2종 2호 90/130mm
남부
(부산)		 외벽 0.22 비드법 2종 2호 140mm
외부장 1.00 외:22mm 로이복층유리(단열간봉)
지붕 0.18 경질우레탄 2종 2호 130mm
바닥 0.22 경질우레탄 2종 2호 80/100mm
제주 외벽 0.25 비드법 2종 3호 130mm
외부장 1.50 외:22mm 복층유리
지붕 0.25 경질우레탄 2종 2호 90mm
바닥 0.29 경질우레탄 2종 2호 80/80mm
2.지역별 설정 및 층고 기준
구분 중부1 중부2 남부 제주
지역 춘천 서울 부산 제주
구분 중부1
충고 2.8m
천정고 2.3m
3.전용면적 설정
[m2]
구분 59 74 84
3BAY 59.9694 74.3866 84.6796
4BAY 59.9281 74.8999 84.9971
4.청면적비 설정
[m2]
구분 59 74 84
벽+청면적 청면적 벽+청면적 청면적 벽+청면적 청면적
3BAY 76.02 18.11 86.61 19.82 93.13 20.45
4BAY 91.87 18.20 89.84 19.89 93.48 20.73
5.시스템 적용 사항 5-1. 열원 시스템
구분 타입 적용기기 급수/환수 온도 효율% 펌프동력(kW)
개별난방 난방&급탕 59 가스보일러 80/60 92 -
난방&급탕 74 가스보일러 80/60 92 -
난방&급탕 84 가스보일러 80/60 92 -
지역난방 난방 59 열교환기 60/45 100 저층(7.4) 고층(15.0)
급탕 열교환기 60/45 100 저층(0.75) 고층(1.5)
난방 74 열교환기 60/45 100 저층(7.4) 고층(15.0)
급탕 열교환기 60/45 100 저층(0.75) 고층(1.5)
난방 84 열교환기 60/45 100 저층(7.4) 고층(15.0)
급탕 열교환기 60/45 100 저층(0.75) 고층(1.5)
5-2. 환기 시스템
구분 타입 효율% 풍량(CMH) 펜동력(kW) 압력손실(Pa)
바닥열환기 급기 59 - 10 0.016 100
배기 - 120 0.02 100
급기 74 - 130 0.024 100
배기 - 120 0.02 100
급기 84 - 130 0.024 100
배기 - 120 0.02 100
전열교환기 급기 59 난방(72)/냉방(63) 150 0.075 100
배기 150 0.075 100
급기 74 난방(72)/냉방(63) 150 0.075 100
배기 150 0.075 100
급기 84 난방(72)/냉방(63) 150 0.075 100
배기 150 0.075 100
6.조명밀도
구분 59 74 84
조명밀도(W/㎡)3BAY 8.12 8.12 8.12
7.신재생에너지
구분 모듈 크기(㎡) 모듈 종류 모듈 용량(W) 효율(%) 적용 향 설치 각도
조명밀도(W/㎡)3BAY 2024x1024x40 단결정 4715W 19.80% 건물향 적용 45도

▣ 건축물에너지효율등급 및 제로에너지건축물인증 검토 설정 기준

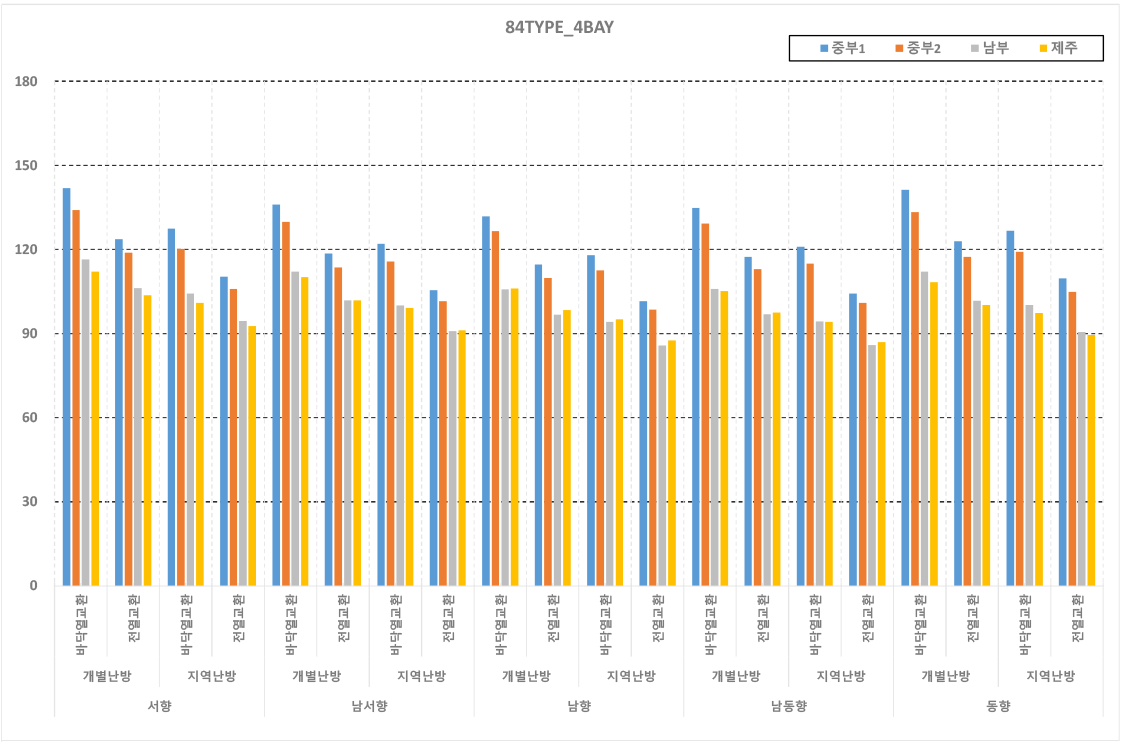

8-1지역별, 향별, 환기별검토 결과 (84TYPE,48BAY 기준)

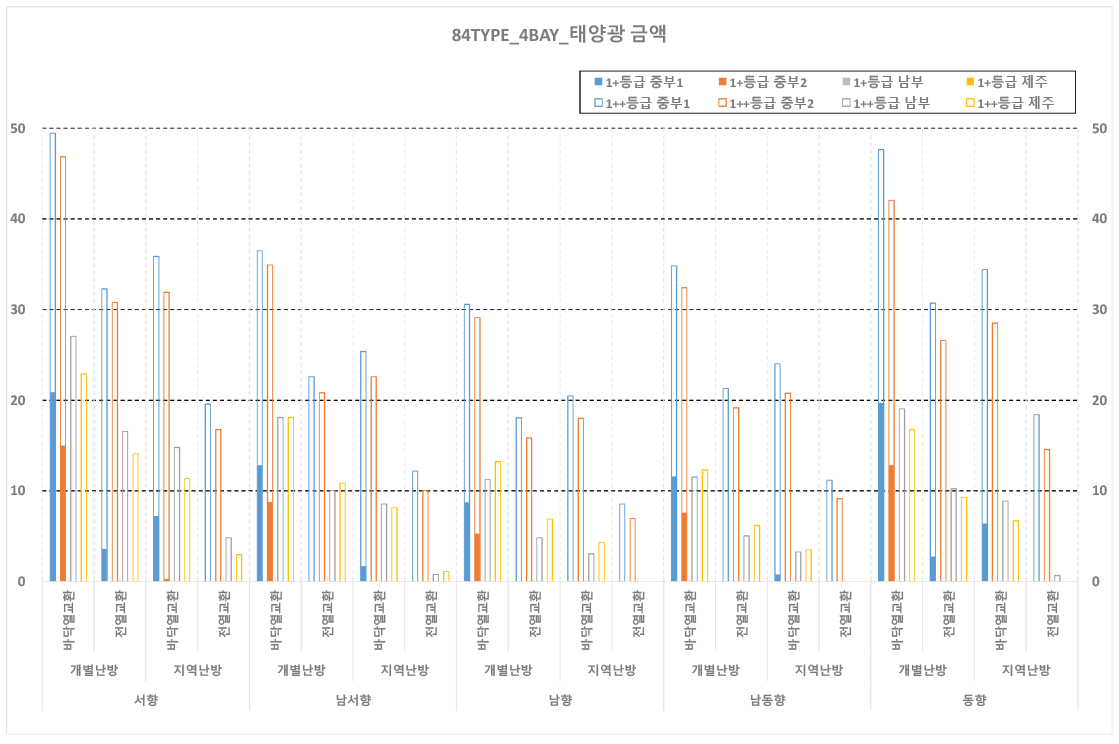

8-1태양광발전 설비금액 검토 결과 (84TYPE,48BAY 기준)

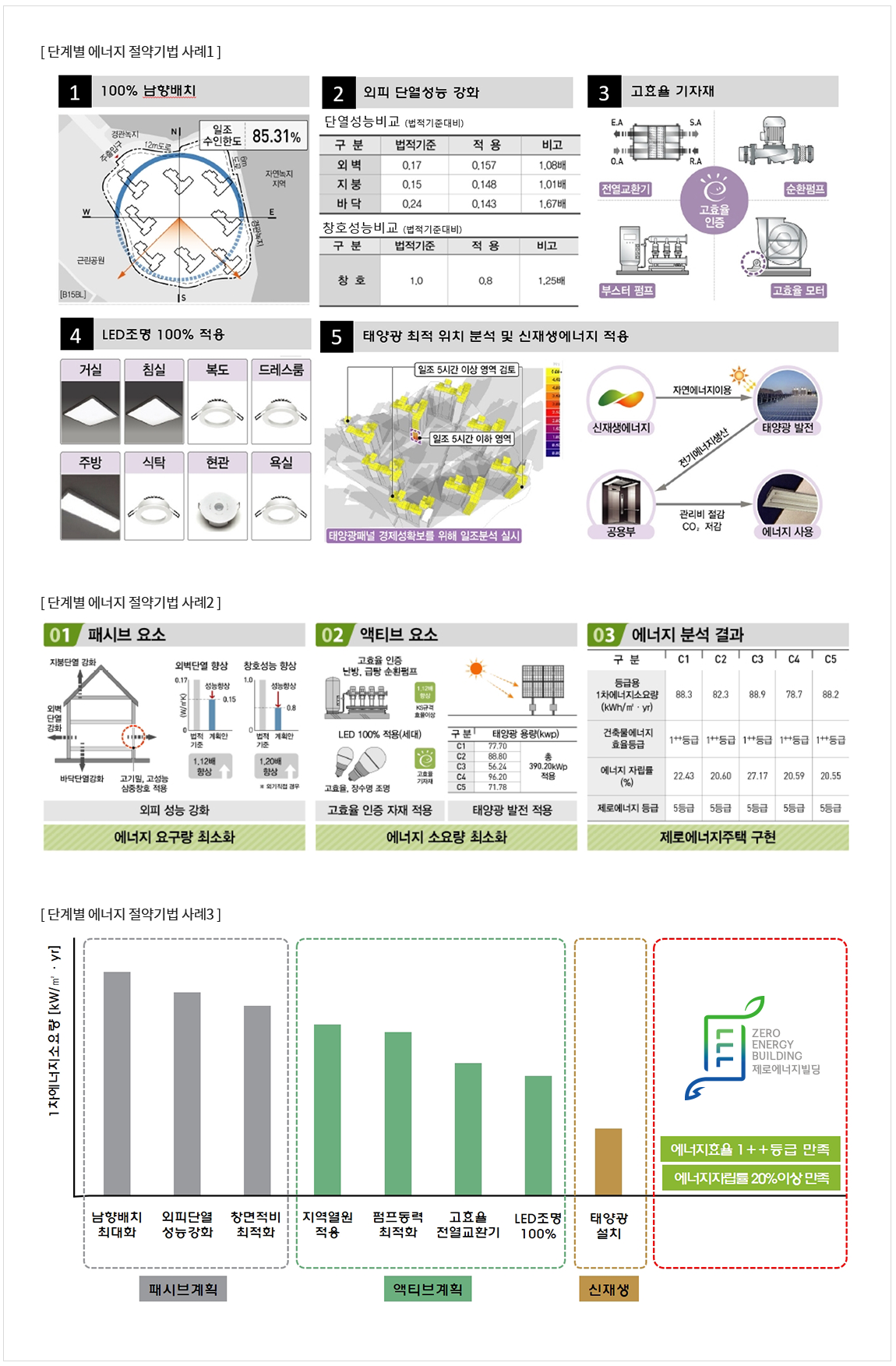

◎ 단계별 에너지 절약기법 적용 사례

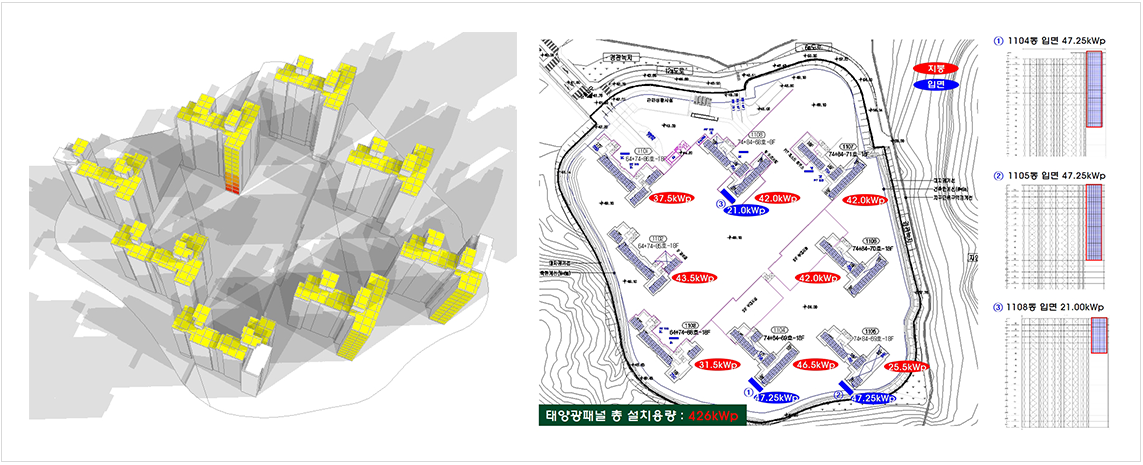

◎ 태양광설치를 위한 일조시간 검토 및 동별적용 계획

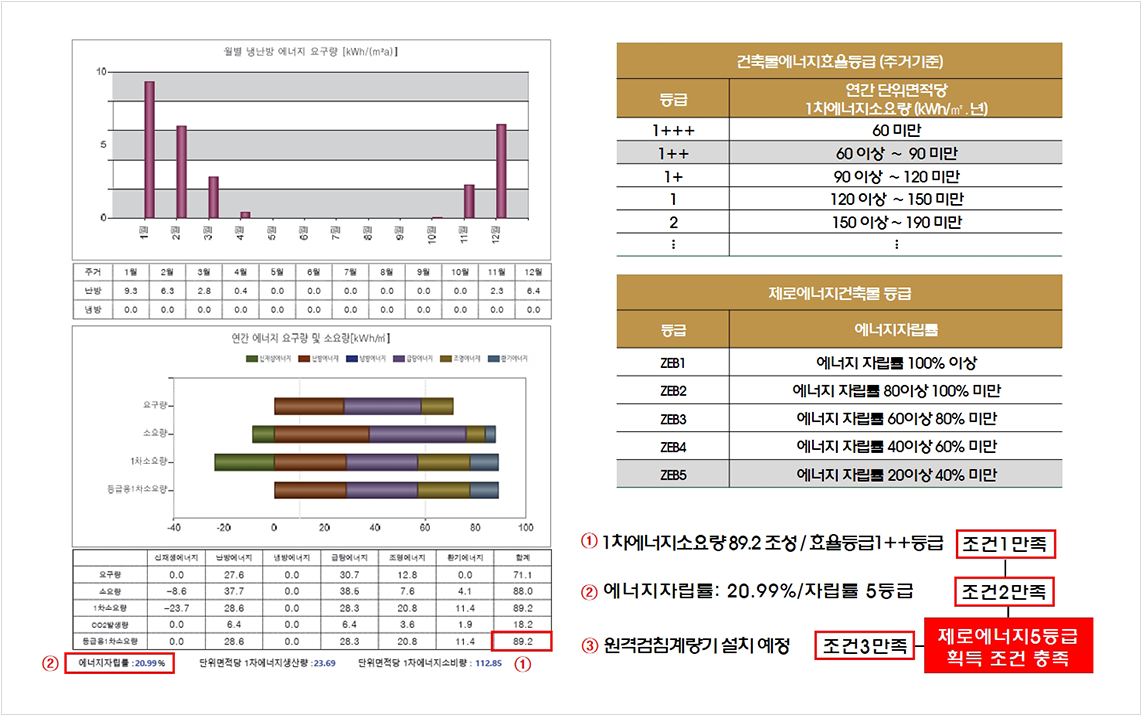

◎ 에너지 분석 결과 사례

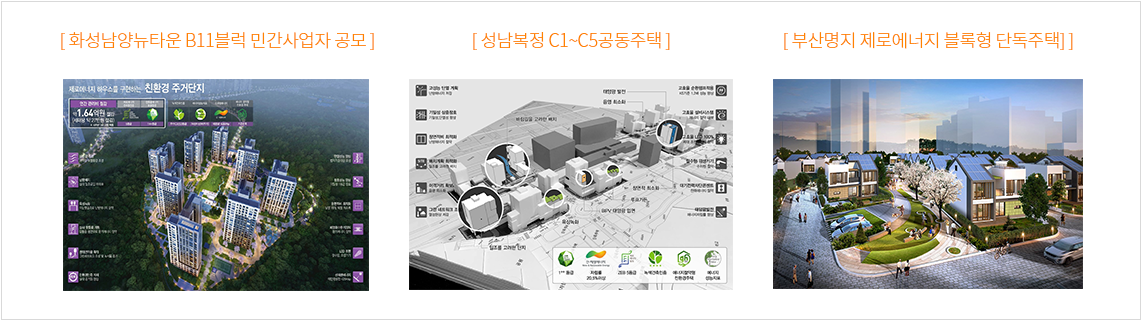

◎ 제로에너지 하우스를 구현한 공동주택 단지 사례
